Y341系列封隔器
发布人:自强石油钻采设备有限公司
发表时间:2020-06-03 14:55:50
一、用途
用于分层注水、酸化和挤堵等。用于注水时，一般和配水器组合使用。
二、结构和工作原理
1、结构：主要洗井机构、密封机构、坐封机构、锁紧机构和解封机构等组成。
2、工作原理：
坐封：封隔器下至设计井深，油管内憋压，活塞上行剪短坐封销钉，继而推动锁套上行压缩胶筒，同时锁套与锁环相互啮合锁紧，使胶筒不能回收，始终密封油套环空，坐封完成。
解封：上提管柱，由于胶筒与套管之间的摩擦力作用剪短销钉，锁环失去限位，在胶筒回弹力的作用下，使锁环与锁套一起下行解卡，完成解封。
洗井：从套管加压0.5撕套管液通过外中管的侧孔进入，经内外中管的环空推动上活塞下行，继而通过上活塞和锁套之间的空隙，下层，形成反洗井工艺。

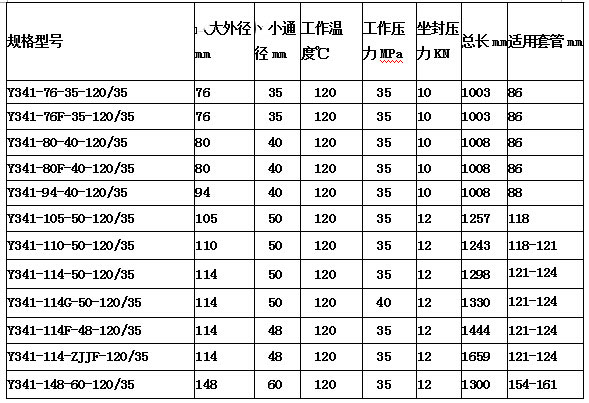

三、技术参数
四、特点
1、釆用双活塞低压坐封，密封效果好。
2、釆用进口的高温高压胶筒，高温高压环境下性能稳定，用途广泛。
3、设计合理，强度高，反洗井排量大。
4、上提管柱解封，施工简便，安稳可靠。
代表产品：Y341-114-ZJJF-120/35双活塞逐级解封封隔器。
