Y241系列封隔器
一、用途
该封隔器主要用于油、水井卡层。
二、工作原理
1、坐封：将封隔器用油管输送至设计井段。油管内加压5 MPa时，防坐封剪钉被剪断，上活塞带动缸套及压紧套上行，压缩胶筒，同时分瓣爪被释放，在下活塞的推动下，下行推动锥体，撑开卡瓦，咬住套管壁，当压力逐渐加大至15 MPa时，胶筒完全被压缩，密封油套环形空间，此时，缸套被锁环紧紧锁住，使胶筒无法弹回，始终处于密封状态。
2、解封：
上提管柱，使中管带动下接头剪断剪销。胶筒在弹力作用下反弹收回，当压紧套顶住分瓣爪台阶后，由分瓣爪带动锥体上行，收缩卡瓦，实现解封。

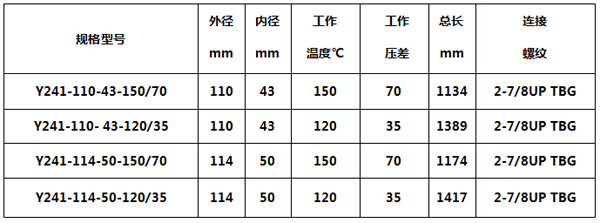

三、技术参数
四、技术特点
1、采用特殊结构的胶筒，封隔可靠，承压能力高。
2、卡瓦锚定，可有效克服管柱蠕动，延长使用寿命。
