吉林连续反冲砂装置
发布人:自强石油钻采设备有限公司
发表时间:2020-06-03 16:51:58
连续反冲砂装置
一、用途
用于反冲砂作业，接单根时无需停泵，可实现正常循环。
二、结构与工作原理

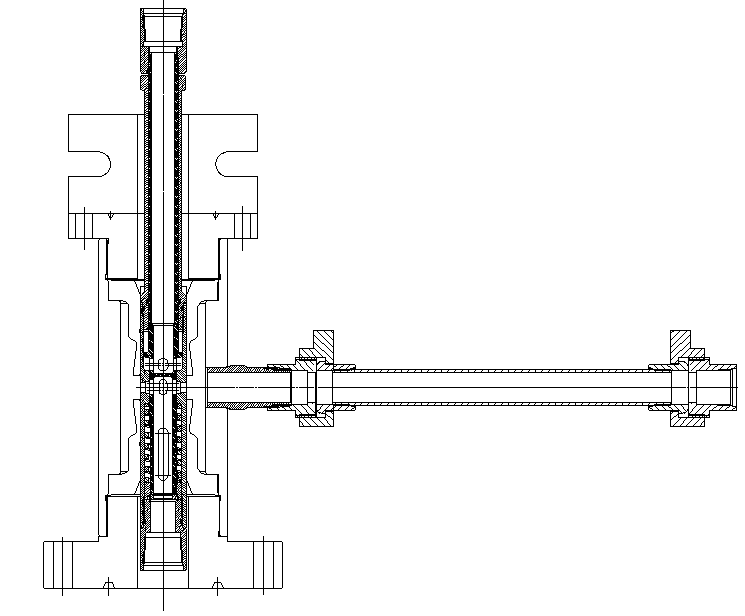

2.1结构
连续反冲砂装置主要由上法兰，下组合法兰，高压密封系统，高强度外管，换向阀总成，侧出水短接，三通及控制阀组，接头，导向短接等组成。
2.2工作原理
下管柱时，从套管的大四通进液，大钩悬挂反冲砂装置的中管，连接套在下部管柱的重力作用下相对中管向下运动，压缩弹簧，关闭中管与连接套的联通，同时打开中管出口，冲砂液从中管上部进入水龙带返出。
接单根时，吊卡打在承托管上，弹簧由于失去负荷而伸长，从而打开中管与连接套的联通，同时关闭中管出口，冲砂液从侧出水短接返出。
三、技术参数
总高度：755mm大外径：φ480mm
工作压力：25MPa小内径：φ64 mm
四、特点
1）解决了施工过程中常规冲砂换单根停泵的问题，降低了冲砂作业事故发生的几率。
2）提高了作业效率。
3）密闭冲砂，达到了环保的要求。
4）结构紧凑，操作简单。
